Ventilierte Fenster- und Fassadenanwendungen
Ventilierte Fassaden sind hochinnovativ und ihre Vorteile durch die Kombination zahlreicher Eigenschaften vielfältig. Dazu zählen die Optimierung hinsichtlich Energiemanagement, Wärme- und Schallschutz, vor allem aber die dynamische Selektivität durch die Einbindung des meist im Zwischenraum liegenden mechanischen Sonnenschutzes und nicht zuletzt die Möglichkeit der Belüftung und Komfortsteigerung.
Prinzipiell gibt es zwei – aktive und interaktive (passive) – Systeme. Bei den aktiven Systemen ist vor dem belüfteten Zwischenraum eine Außenhaut aus luftdichtem Isolierglas angebracht. Der Luftaustausch wird künstlich herbeigeführt und erfolgt im Gebäudeinneren über Wärmetauscher. Im Winter hat dies den Vorteil, dass durch Wärmerückgewinnung Heizenergie eingespart werden kann. Für die äußere Isolierglashaut können die üblichen Glasarten verwendet werden. Die vorliegende Technische Information beschäftigt sich mit dem möglichen Einsatz von Beschichtungen für die äußere Verglasung interaktiver (passiver) Systeme.

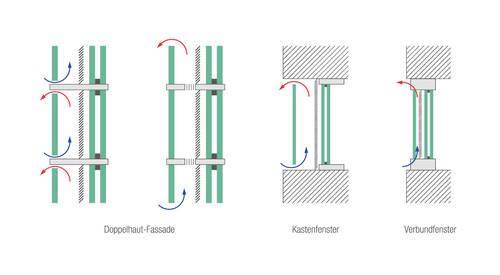

Bei ventilierten Fassadensystemen sind passive Systeme mit Abstand am weitesten verbreitet. Der Luftaustausch findet zwischen Zwischenraum und Umgebung statt. Eine natürliche Konvektion entsteht über definierte Öffnungen, die sich meist oberhalb und unterhalb der Außenverglasung befinden. Auch vorgehängte Glaswände vor einer konventionellen Konstruktion sind möglich, ebenso wie Lochfassaden mit Kastenfenstern, die über eine feste oder klappbare Außenverglasung verfügen.
Ziel ist es, einen Teil der kurzwelligen solaren Strahlung direkt an der Außenverglasung zu reflektieren, um so die Aufheizung des Zwischenraums und damit die thermische Belastung zu reduzieren. Besonders vorteilhaft ist der Einsatz von Beschichtungen in Kombination mit zusätzlichem Sonnen- und Blendschutz im Zwischenraum. Auch bei Betrieb der Jalousien im vollgeöffneten Zustand oder in Zwischenstellungen werden akzeptable g-Werte erreicht. Die damit erreichbare dynamische Selektivität macht das belüftete System besonders attraktiv. Der Nutzer hat damit die Möglichkeit, den mechanischen Sonnenschutz effektiver zu betreiben (offen oder in Zwischenzuständen), ohne eine Überhitzung befürchten zu müssen. Dies kann zu einem deutlich erhöhten Komfortfaktor beitragen.

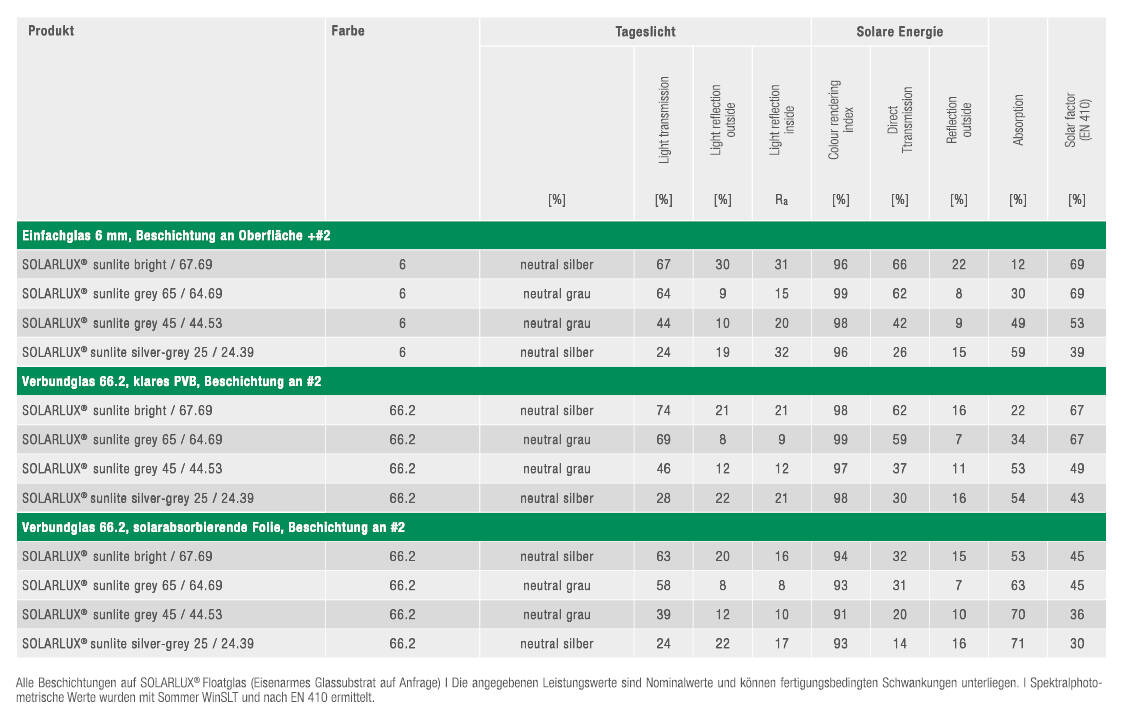

Für die Außenverglasung („Prallscheibe“) können spezielle Sonnenschutzgläser verwendet werden. Bei der Verwendung von heißgelagertem Einscheiben-Sicherheitsglas oder teilvorgespanntem Glas muss die Beschichtung sowohl ausreichend robust als auch für den monolithischen Einsatz geeignet sein. Dies trifft beispielsweise auf die hoch beständige Produktserie SOLARLUX® sunlite zu.

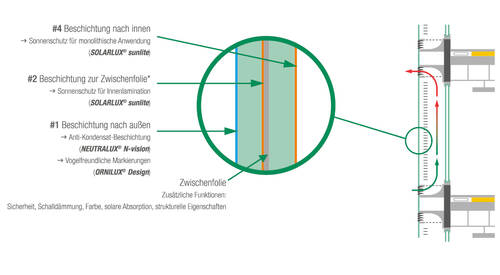

Aus Sicherheitsgründen wird die Prallscheibe in den meisten Fällen als Verbundsicherheitsglas ausgeführt. Dabei wird die Beschichtung oft zur Zwischenfolie laminiert. Kombinationen mit speziell solarabsorbierender Folie bieten eine besonders hohe spektrale Selektivität. Die Beschichtung muss kompatibel sein, um die spezifischen Eigenschaften des Verbundglases zu gewährleisten. In Deutschland sind für derartige Fassaden spezielle Typenzulassungen erforderlich. Alternativ können alle SOLARLUX®-Typen auf Oberfläche 4 (zum Gebäude zeigend) des Verbundglases verwendet werden.
Sonnenschutzbeschichtete Gläser bieten zudem eine brillantere und homogene Außenansicht. Höhere Reflexionen verhindern beispielsweise „unruhige“ Fassaden, die durch unterschiedliche Stellungen der mechanischen Sonnenschutzeinrichtungen entstehen können.
Je nach Lage des Gebäudes sowie widrigen klimatischen Bedingungen kann es zu Kondensation auf der Innenseite der Vorsatzverglasung kommen. Besonders betroffen sind hier die Morgenstunden im Frühjahr und Herbst. Diese können die klare Sicht von innen massiv stören. SOLARLUX® bietet eine optimale Lösung gegen dieses natürliche Phänomen: die Anti-Kondensat-Beschichtung NEUTRALUX® N-vision. Die speziell entwickelte, besonders langlebige Beschichtung wird auf der äußeren, der Umgebung zugewandten Oberfläche eingesetzt. Damit wird der bestmögliche Effekt erzielt.
Tests unter realen Gebäudebedingungen haben gezeigt, dass die Oberflächentemperaturen im Vergleich zu einer unbeschichteten Außenfläche leicht höher sind. Dieser Temperaturunterschied reduziert die Kondensationsbildung deutlich. Während die unbeschichtete Vorsatzscheibe über viele Stunden Kondensation aufwies, blieb das beschichtete Glas unter den gleichen Bedingungen stets klar und frei von Wassertropfen.
Der Einsatz dieses Glases sollte unbedingt bereits bei der Planung berücksichtigt werden, da eine nachträgliche Aufbringung der Beschichtung nicht möglich ist.
NEUTRALUX® N-vision erfordert eine Wärmebehandlung (ESG, TVG oder thermisches Biegen) zur Aktivierung.
„Green Building“ ist zu einem Schlagwort in der Baubranche geworden. Der Einsatz von Funktionsgläsern und innovativen Fassadenlösungen, die die Energieeffizienz von Gebäuden deutlich verbessern oder den Artenschutz berücksichtigen, spiegelt den „grünen Gedanken“ auch in der Architektur wider und zeigt, dass sich Architekten, Planer, Investoren und Bauherren der Verantwortung stellen, die mit modernen Gebäuden einhergeht. Funktionalität, Effizienz und Ästhetik müssen nicht im Widerspruch zu lebensfreundlicher Architektur stehen.
Alle SOLARLUX® sunlite Sonnenschutz- und ORNILUX® Vogelschutzgläser sowie NEUTRALUX® N-vision Antibeschlaggläser sind vollständig recycelbar.
