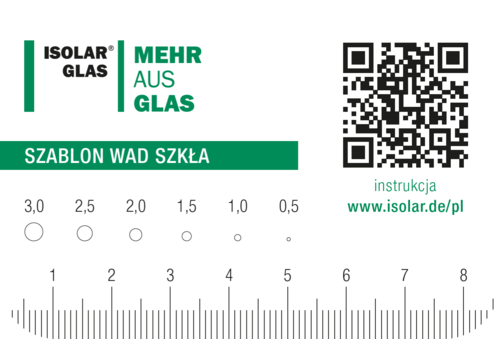

Nasza szablon do wykrywania wad szkła jest przydatnym narzędziem do wykrywania wad na powierzchniach szklanych. Dzięki formatowi karty kredytowej szablon można wygodnie przechowywać w portfelu. Poniżej zebraliśmy wszystkie ważne informacje dotyczące jakości wizualnej wielowarstwowych szyb izolacyjnych, aby umożliwić prawidłowe stosowanie szablonu do wykrywania wad szkła. Informacje te oparte są na normie EN 1279-1:2018-10, Szkło w budownictwie – Wieloszybowe szyby zespolone – Część 1: Informacje ogólne, opis systemu, zasady wymiany, tolerancje i jakość wizualna; wersja niemiecka EN 1279-1:2018, załącznik F.
Szablon wad Szkla
Warunki oceny
- Szyby muszą być poddawane ocenie z punktu widzenia ich przezierności, a nie wyglądu wizualnego.
- Wady nie mogą być zaznaczane na szybie.
- Szyby zespolone należy poddawać ocenie przez maksymalnie jedną minutę na metr kwadratowy z odległości 3 m od wewnątrz na zewnątrz i pod kątem obserwacji możliwie prostopadłym do powierzchni szkła. Oceny dokonuje się przy rozproszonym świetle dziennym (np. przy zachmurzonym niebie), bez bezpośredniego działania promieni słonecznych lub sztucznego oświetlenia.
- Szyby zespolone oceniane od strony zewnętrznej muszą być poddawane ocenie w stanie zabudowanym, z uwzględnieniem zwykłej odległości obserwacyjnej, jednak nie mniejszej niż 3 metry. Kąt obserwacji musi być jak najbardziej prostopadły do powierzchni szkła.
Pola obserwacji
R = Strefa wrębowa (w jęz. ang. rabbet): pole o szerokości 15 mm od krawędzi, które jest zwykle zakryte przez profil ramy lub stanowi uszczelnienie krawędziowe w przypadku szklenia strukturalnego.
E = Strefa brzegowa (w jęz. ang. edge): pole brzegowe dla widocznej powierzchni szkła, o szerokości 50 mm
M = Strefa główna (w jęz. ang. main)

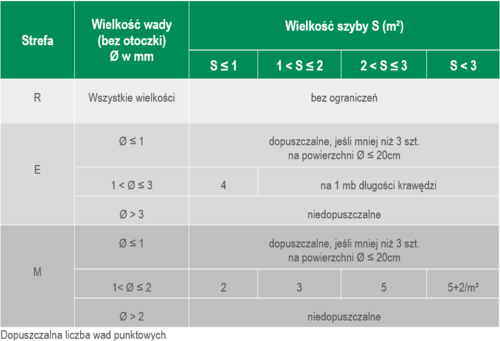

Wady punktowe

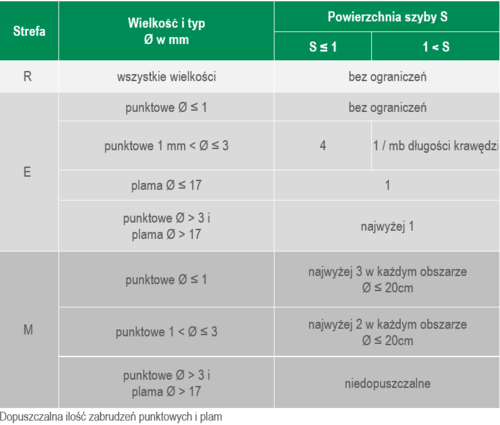

Zabrudzenia

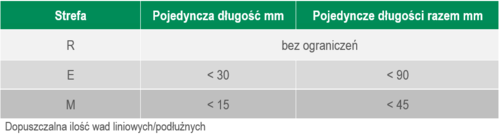

Wady liniowe / Podluzne
Szyby zespolone skladajace sie z wiecej niz dwoch szyb monolitycznych
Dopuszczalna liczba wad określona w sekcji 8.7.3 wzrasta o 25% z każdą dodatkową szybą (w przypadku szyb zespolonych lub szybą laminowaną składającą się z więcej niż 2 tafli). Liczba dopuszczalnych wad jest zawsze zaokrąglana w górę.
Przykłady:
- W szybie zespolonej dwukomorowej składającej się z trzech szyb monolitycznych: liczbę dopuszczalnych błędów zgodnie z 8.7.3 mnoży się przez 1,25;
- W szybie zespolonej jednokomorowej składającej się z dwóch szyb laminowanych zbudowanych z dwóch szyb: liczbę dopuszczalnych wad zgodnie z 8.7.3 mnoży się przez 1,5.
Szyby zespolone ze szkla poddanego obrobce cieplnej
Dodatkowo do powyższych wymagań, odkształcenia szkła float poddanego obróbce cieplnej nie mogą przekraczać 3 mm na 1000 mm długości krawędzi szkła w stosunku do całkowitej długości krawędzi szkła. Większe wypaczenie może wystąpić w przypadku formatów kwadratowych lub zbliżonych do kwadratu (do 1:1,5) oraz w przypadku pojedynczych szyb o grubości nominalnej mniejszej niż 6 mm.
Tolerancje prostolinioqosci ramki dystansowej
W przypadku jednokomorowych szyb zespolonych tolerancja odchylenia od linii prostej dla ramki dystansowej wynosi 4 mm dla długości krawędzi do 3,5 m i 6 mm dla dłuższych krawędzi. Dopuszczalne odchylenie ramki dystansowej (ramek dystansowych) od równoległej prostej krawędzi szkła lub innych ramek dystansowych (np. w przypadku szyb dwukomorowych) wynosi 3 mm dla długości krawędzi do 2,5 m. W przypadku dłuższych krawędzi tolerancja dla prostej krawędzi ramki dystansowej (ramek dystansowych) wynosi 3 mm. W przypadku dłuższych krawędzi dopuszczalne odchylenie wynosi 6 mm.
